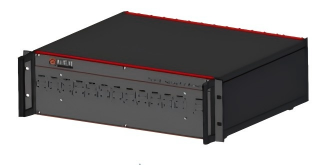

GT680机箱
-
功能多功能测试切换采集控制单元
-
尺寸633mm*133mm*350mm
-
备注
1.1个控制槽位+12个功能插槽；
2.可使用自带的Mini-PC控制，也可以外面扩展IPC控制；（节省4U IPC机柜的空间）；
3.多种功能板卡，灵活的组合方式；
4. 平台型架构，可扩展性强
| 料号 | 名称 | 功能 | 尺寸 | 备注 | 图片 |

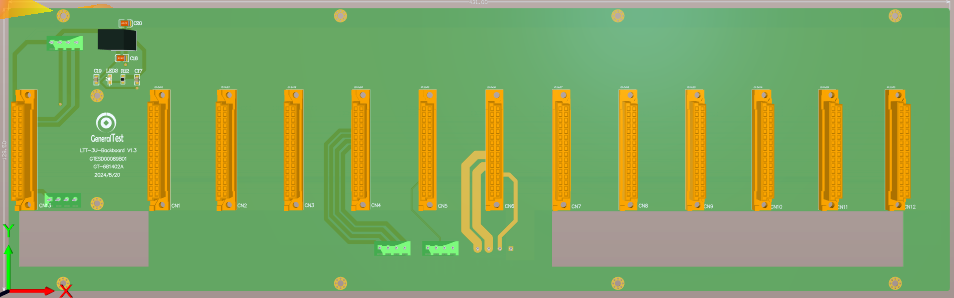

| GTESD00089B01 | GT-681402A | 机箱背板 | 192mm*103mm | 负责子卡的通信，供电和公共资源共享 |
|

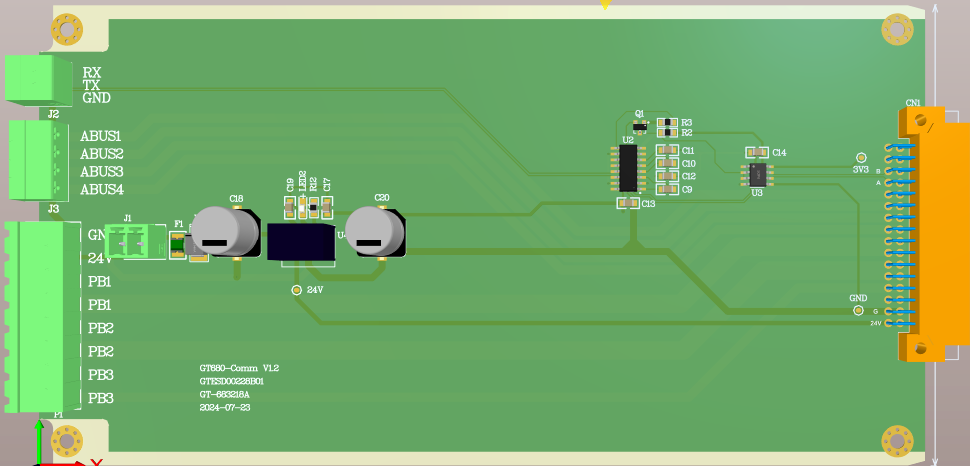

| GTESD00228B01 | GT-683230A | PC通信板 | 192mm*103mm | 连接PC，使用RS232通信 |
|

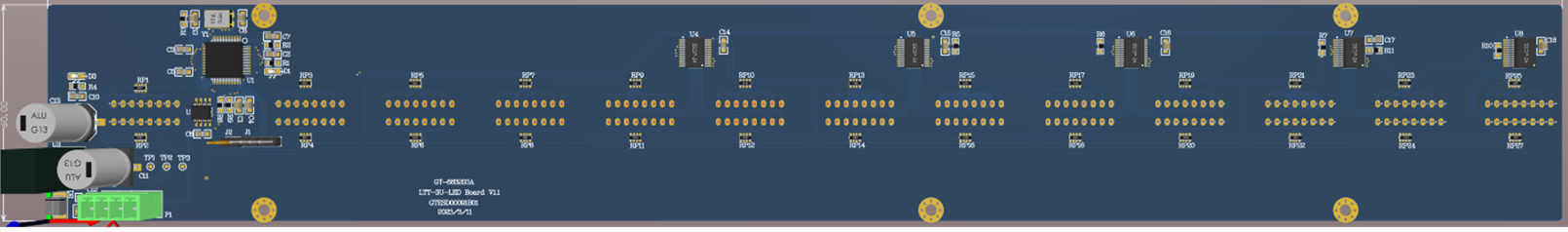

| GTESD00091B01 | GT-683203A | 面板灯控制板 | 192mm*103mm | 用于面板灯的显示 |
|

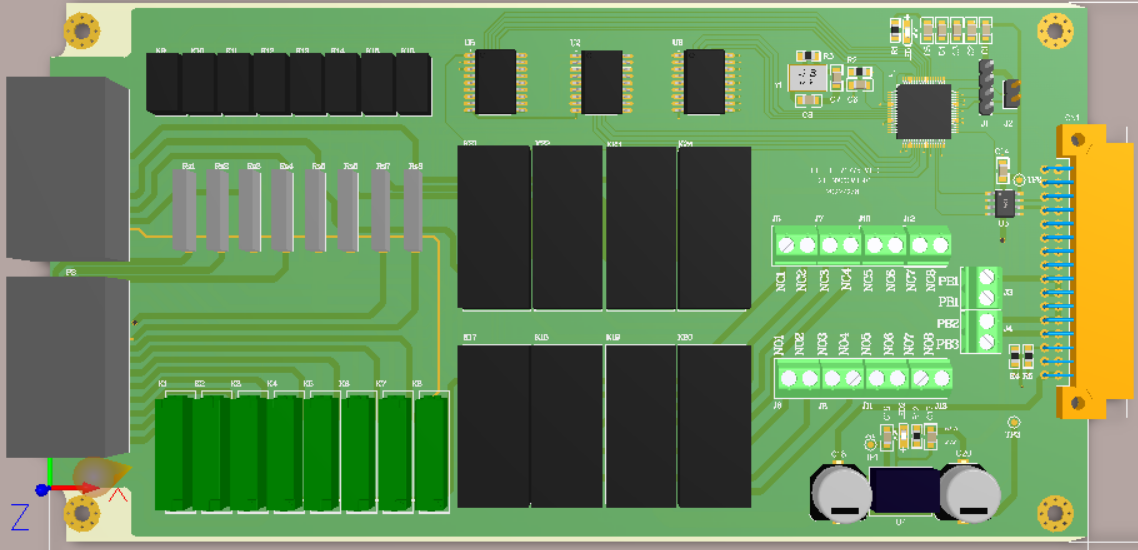

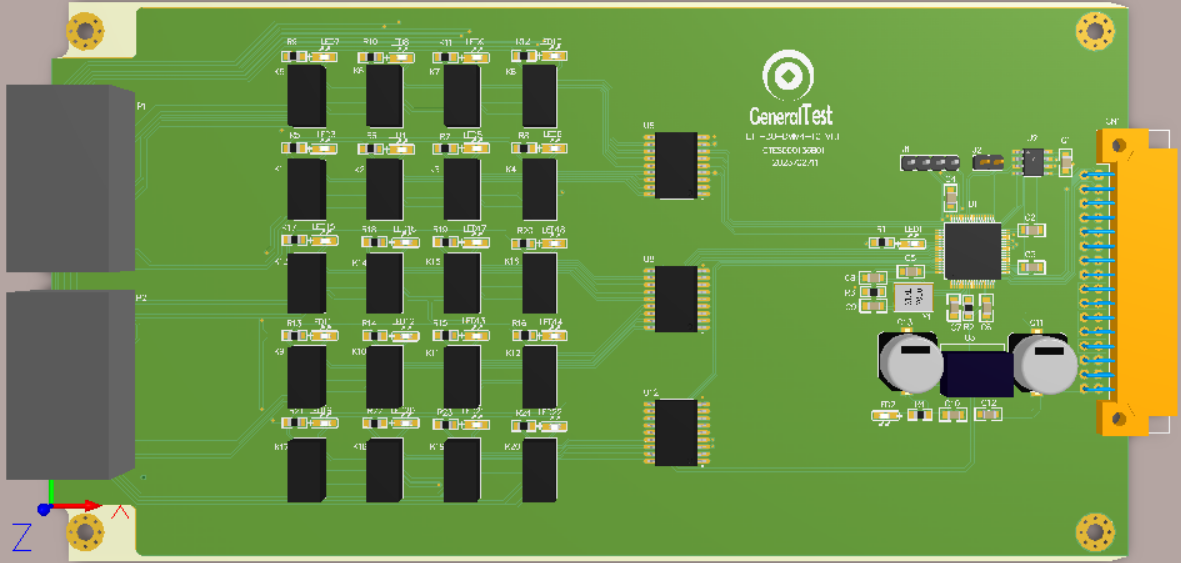

| GTESD00092B01 | GT-689001A | 小信号负载板 | 192mm*103mm | 16通道小信号负载板，最大通道电流2A；可添加适配卡作为单板使用； |
|

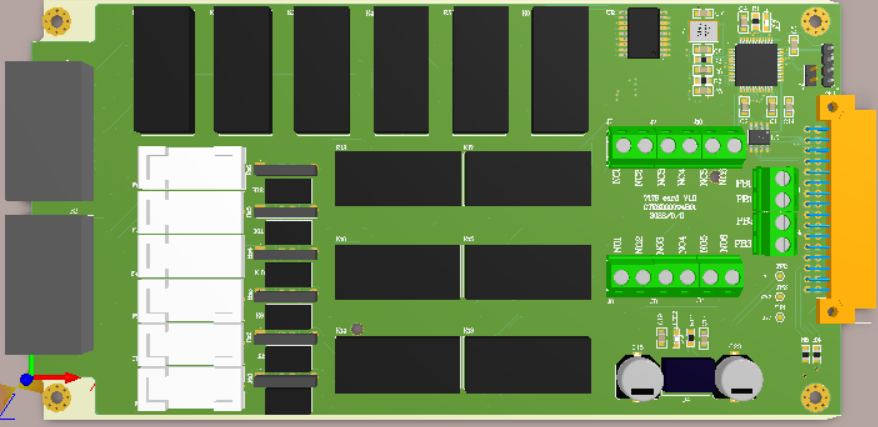

| GTESD00094B01 | GT-686202A | 大电流负载板 | 192mm*103mm | 6通道大电流负载板，最大通道电流8A；可添加适配卡作为单板使用； |
|

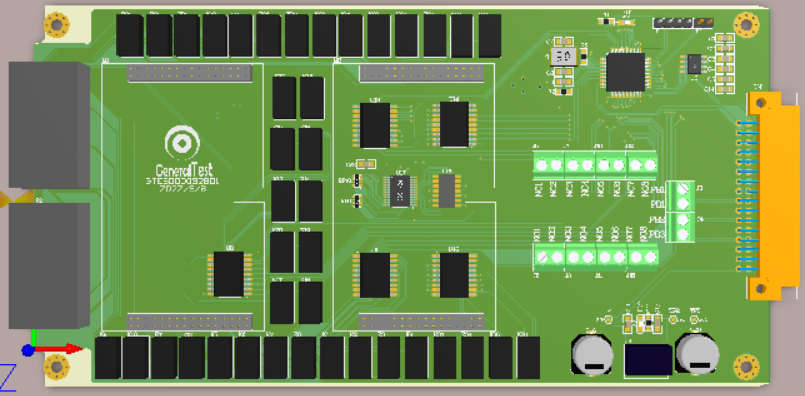

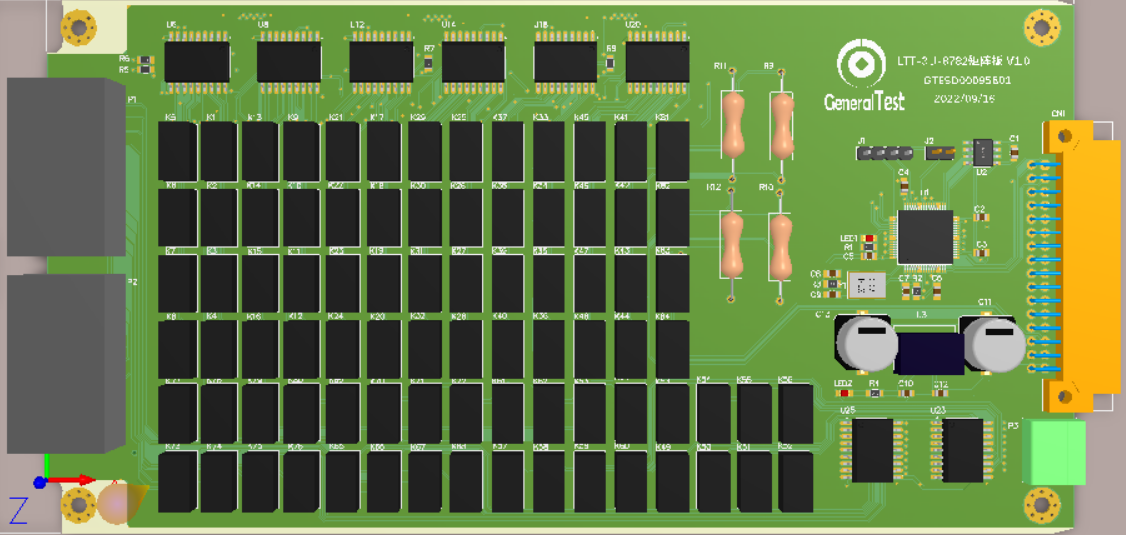

| GTESD00095B01 | GT-687201A | 矩阵板 | 192mm*103mm | 4*16小信号矩阵板；可添加适配卡作为单板使用； |
|
| GTESD00093B01 | GT-686101A | 中等电流负载板 | 192mm*103mm | 8通道中等电流负载板，最大通道电流4A；可添加适配卡作为单板使用； |
|

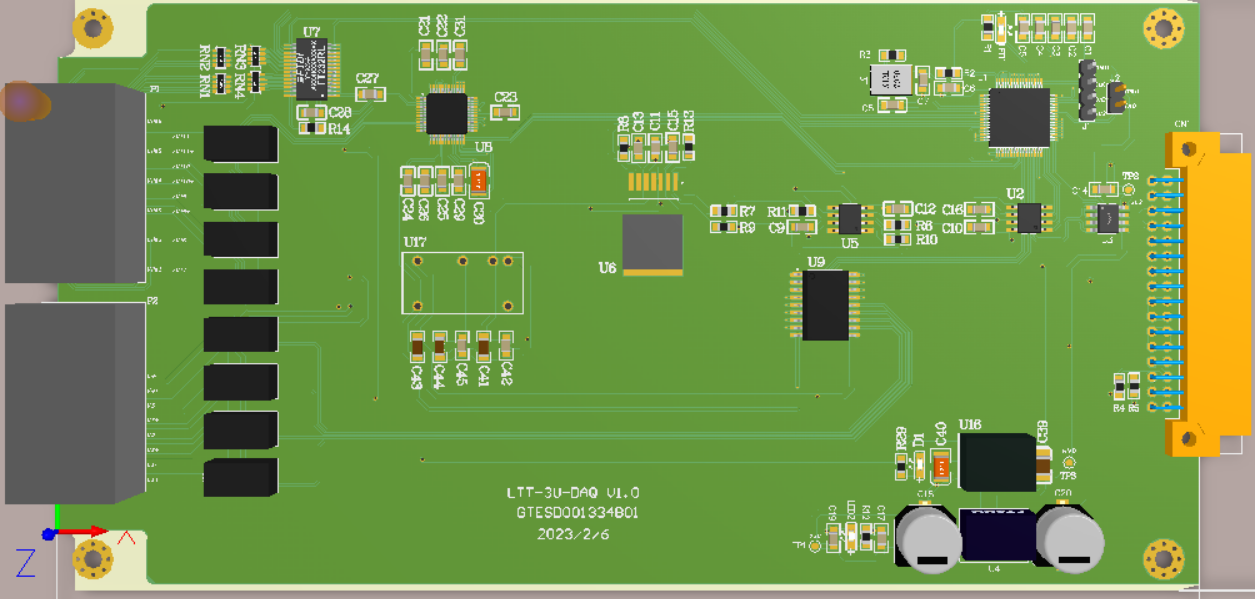

| GTESD00096B01 | GT-685201A | DAQ卡（待开发） | 192mm*103mm | 12路AI采集，最大量程+-10V，精度16位，采样率500Kbps；4路AO输出，精度12位，电压范围0-12V；可添加适配卡作为单板使用； |
|

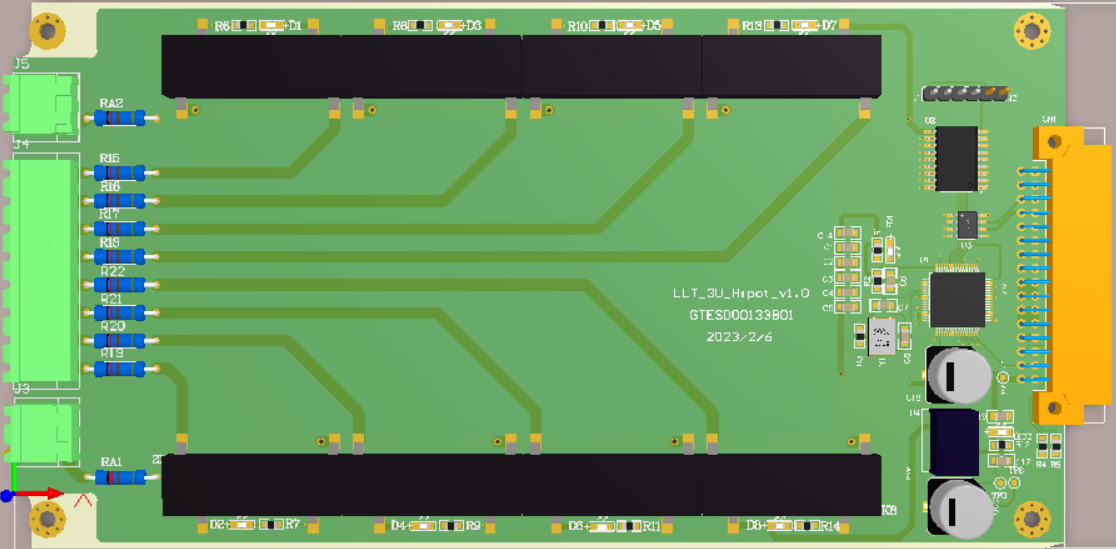

| GTESD00133B01 | GT-682205A | 高压切换板 | 192mm*103mm | 8通道高压继电器板卡，最大切换电压1000V；可添加适配卡作为单板使用； |
|

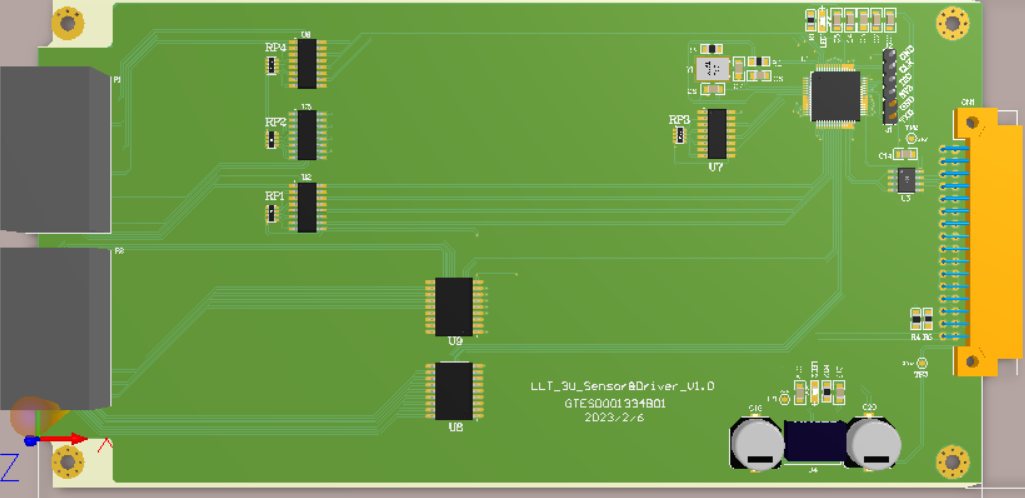

| GTESD00134B01 | GT-682206A | 夹具控制板 | 192mm*103mm | 12通道数字输入通道，16通道集电极开漏输出，常用于夹具气缸的自动控制；可添加适配卡作为单板使用； |
|
| GTESD00112B01 | GT-681105A | Mini PC转接板 | 192mm*103mm |
|
|
| GTESD00136B01 | GT-687103A | 4线DMM切换板 | 192mm*103mm | 10通道4线DMM测量切换板；可添加适配卡作为单板使用； |
|

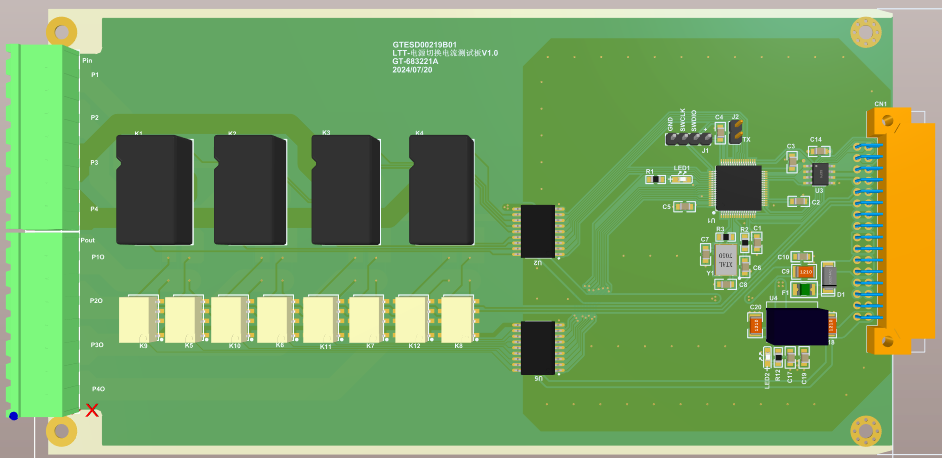

| GTESD00219B01 | GT-683221A | 4通道电源通道切换+电流采样 | 192mm*104mm | 最大电流16A，带sensor切换，带电流采样电阻，使用外部DMM测量(ABUSx输入)；可添加适配卡作为单板使用； |
|
| GTESD00221B01 | GT-683223A | 40通道2线DMM切换 | 192mm*105mm | 使用外部DMM测量(ABUSx输入)；可添加适配卡作为单板使用； |
